SALE
PROVE

Laboratori di prova e collaudo per testare qualità e caratteristiche di pompe e motori elettrici, dal test di prototipi al controllo finale in produzione prima della commercializzazione.

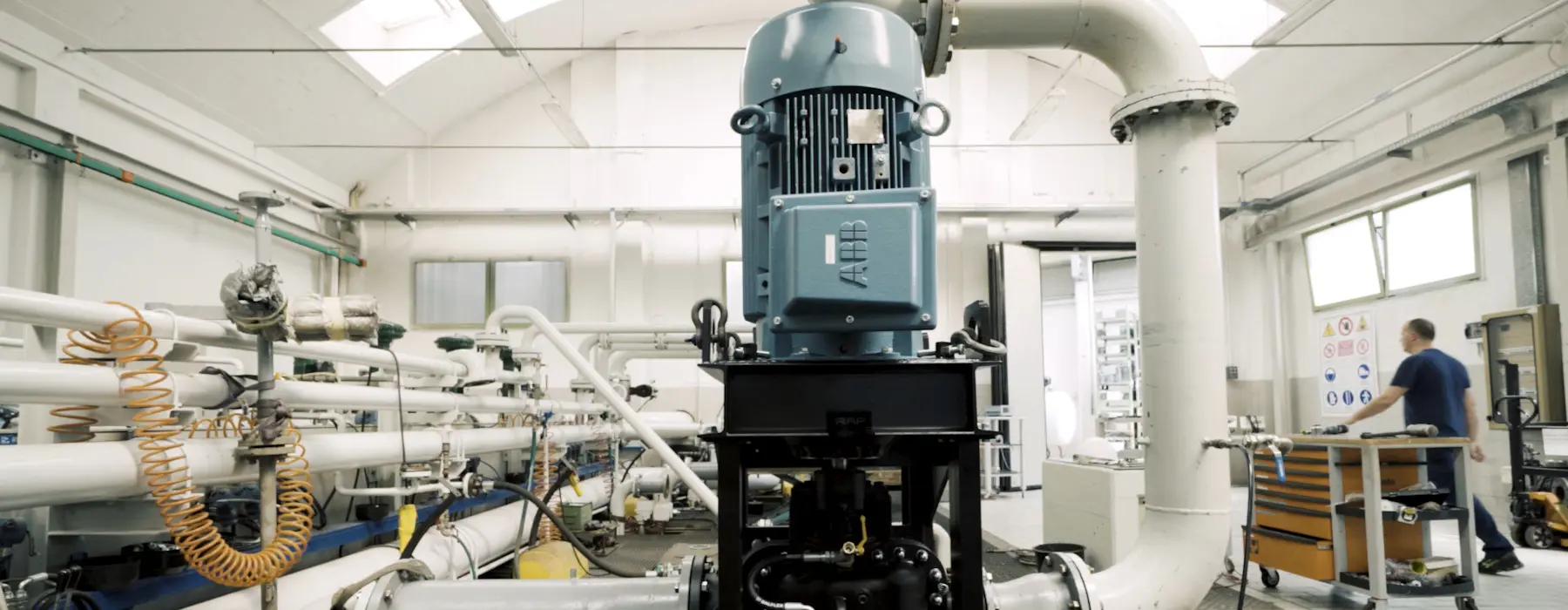

Negli stabilimenti produttivi di SAER Elettropompe esistono due laboratori di prova e collaudo per testare pompe e motori elettrici, sia di superficie che sommersi. Si tratta di una fase cruciale del processo produttivo cui l’azienda emiliana presta particolare attenzione e che concorre pienamente a creare il vantaggio competitivo di SAER sul mercato internazionale delle elettropompe.

Le Sale Prove di SAER sono ambienti altamente specializzati e tecnologicamente avanzati, progettati per condurre test accurati e affidabili. Concepite e organizzate per simulare le condizioni reali di funzionamento delle pompe e dei motori, anche in condizioni di stress, le Sale Prove consentono agli ingegneri e ai tecnici di SAER di valutare le prestazioni, l'efficienza e l'affidabilità dei prodotti.

QUALITÀ
TESTATA E CERTIFICATA


PRODOTTI
TESTATI

Grazie alle diverse configurazioni disponibili nelle Sale Prove SAER, è possibile testare:

  • Pompe e motori di superficie
  • Pompe e motori sommersi
  • Pompe per acque reflue
  • Pompe solari
  • Quadri elettrici e inverter

CAPACITÀ
DI PROVA

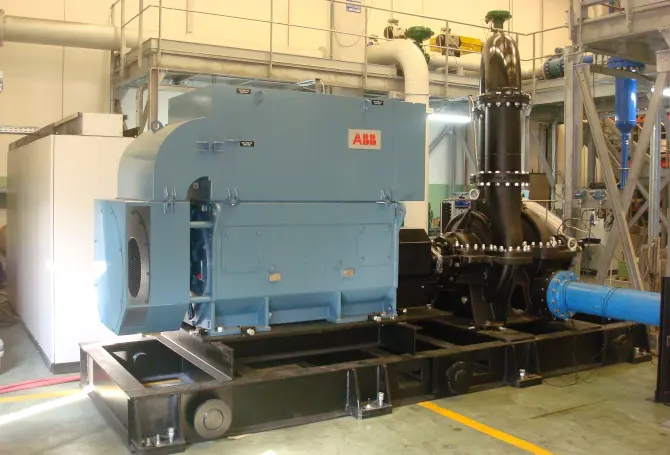

  • Portata massima 4500 m³/h
  • Potenza massima 1500 kW
  • Pressione massima 100 bar
  • Tensione massima di alimentazione
  • Bassa tensione: 1000 V
  • Alta tensione: 11 kV
  • Frequenza di alimentazione 50 / 60 Hz
  • VFD fino a 1500 kW
  • Coppia motore fino a 5000 Nm

TEST
ESEGUIBILI

Le Sale Prove di SAER sono dotate di attrezzature e strumenti specializzati per monitorare e misurare diversi parametri durante i test e anche i test eseguiti sono differenti a seconda della pompa o del motore sottoposto a verifica.

SAER
TUTTI I TEST

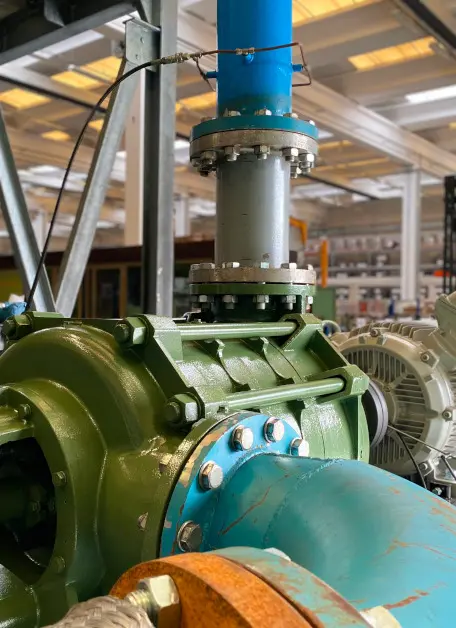

TEST IDRAULICI - Norma: UNI EN ISO 9906:2012

TEST SUI MOTORI - Norma: EN 60034

ATTENDED TEST - Su richiesta, le prove possono essere effettuate in presenza di enti accreditati per le prove di certificazione o in presenza del cliente

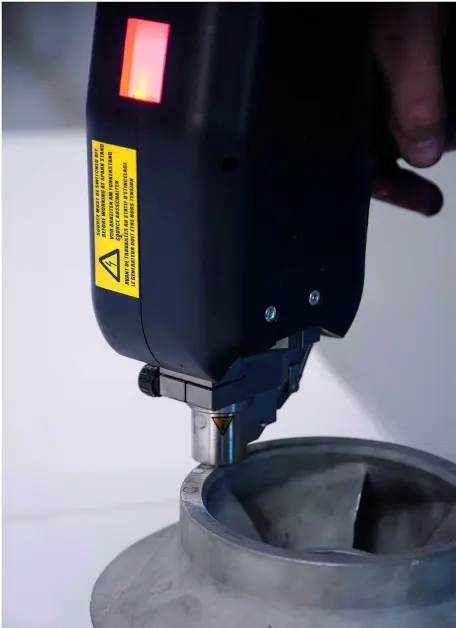

ANALISI DEI MATERIALI - Può inoltre essere eseguita l'analisi chimica della composizione dei materiali metallici mediante spettrometro ad emissione ottica o quantometro a raggi X, con rilascio del certificato 3.1 secondo EN10204

I TEST DI SAER

TEST
IDRAULICI
UNI EN ISO 9906:2012

CURVA PORTATA-PREVALENZA

POTENZA
(pompa, motore, gruppo completo)

EFFICIENZA
(pompa, motore, gruppo completo)

NPSHR

PARAMETRI ELETTRICI
(tensione, corrente, frequenza, cosφ)

VELOCITÀ DI ROTAZIONE

TEST SUI
MOTORI
EN 60034

PRESTAZIONI GENERALI
(potenza, efficienza, cosφ, giri al minuto, coppia, corrente)

POTENZA

EFFICIENZA

NPSHR

PARAMETRI ELETTRICI

VELOCITÀ DI ROTAZIONE

ALTRI
TEST

PROVA A VELOCITÀ VARIABILE

PRESSATURA IDROSTATICA(fino a 100 bar)
IN ACCORDO A EN 12162

PROVA DI DURATA

PROVA DELLA RUMOROSITÀ
IN ACCORDO A EN 12639 CON:
ANALISI DELLA FREQUENZA IN BANDA DI OTTAVE

DETERMINAZIONE DELL’INTENSITÀ SONORA

“MAPPA” DELLA RUMOROSITÀ DEL PRODOTTO

PROVA DELLE VIBRAZIONI CON:
MISURAZIONE DELLE VIBRAZIONI COMPLESSIVE
(accelerazione, velocità, spostamento)

MISURAZIONE DELLA FASE DELLE VIBRAZIONI

ANALISI FFT

MONITORAGGIO DELLE VIBRAZIONI COMPLESSIVE IN FUNZIONE DEL TEMPO E DELLA VELOCITÀ
(DIAGRAMMA DI BODE)

FORMA D’ONDA

STRUMENTI E ATTREZZATURE

Strumenti calibrati per tutte le grandezze misurate con cicli di taratura in accordo alle raccomandazioni della norma ISO 9906

  • SERIE DI MOTORI CALIBRATI
  • GENERATORI PER LA FORNITURA DELLA POTENZA NECESSARIA
  • DUE VFD (UNO PER POTENZE FINO A 300KW E L’ALTRO PER POTENZE FINO A 1500KW) PER IL TEST A VELOCITÀ VARIABILE

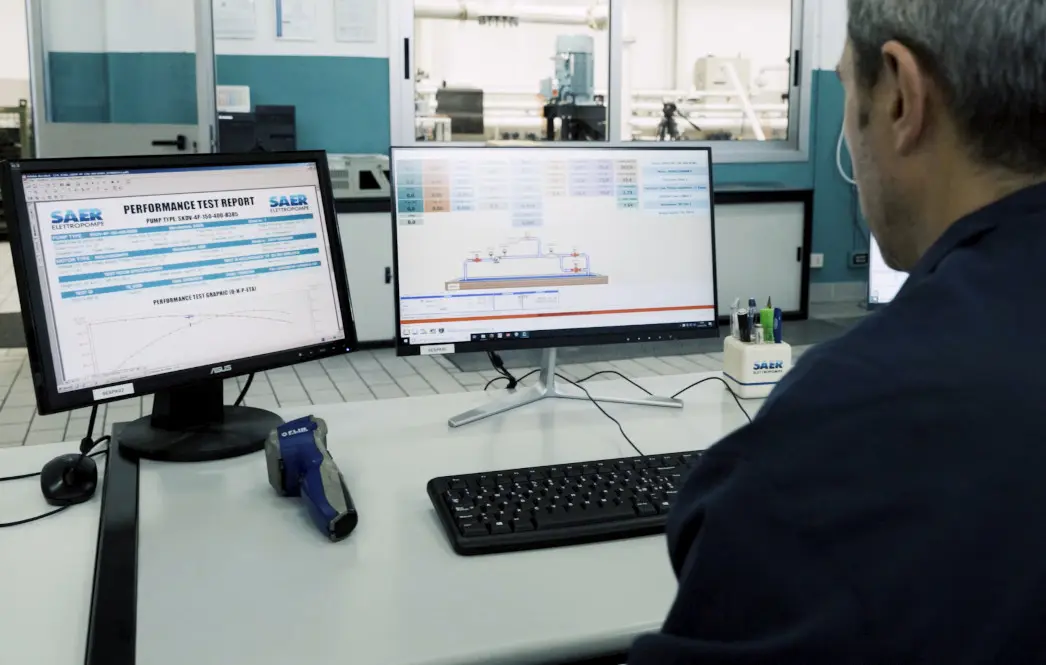

  • STANZA DI CONTROLLO: PC IN RETE DAI QUALI, PER MEZZO DI SOFTWARE DEDICATI, SONO MONITORATI LE LINEE IDRAULICHE E I FRENI PER I MOTORI
  • PANNELLI FOTOVOLTAICI PER IL TEST DI POMPE SOLARI

STRUMENTI E
ATTREZZATURE

Le Sale Prove di SAER sono equipaggiate con alcuni sistemi di controllo automatizzati per monitorare e regolare i parametri di test in tempo reale ma ciò non preclude la presenza di risorse umane altamente specializzate capaci di condurre in maniera corretta i test, valutare le performance delle elettropompe, redigere report finali e analizzare i dati che ne emergono in maniera da gestire eventuali anomalie o criticità.
Il fine ultimo è garantire un altissimo livello di sicurezza ed elevati standard di qualità secondo normative vigenti.
